توافق العمود الخطي مع المحامل وأنظمة الحركة

تعتمد أنظمة الأتمتة الصناعية وناقل الحركة الميكانيكي بشكل كبير على الحركة الخطية الدقيقة. في العديد من هذه الأنظمة، رمح خطي تعمل مع محامل خطية لتوجيه الحركة على طول محور ثابت. يؤثر التوافق بين الأعمدة والمحامل بشكل مباشر على النعومة والدقة ومستوى الاهتزاز واستقرار المعدات بشكل عام أثناء التشغيل.

علاقة العمل الأساسية بين العمود والمحمل

تعمل الأعمدة الخطية كسكة توجيه للحركة، بينما توفر المحامل واجهة منخفضة الاحتكاك تسمح للمكونات بالانزلاق بسلاسة. عندما يتم مطابقة كلا الجزأين بشكل صحيح، يمكن للنظام الحفاظ على حركة مستقرة مع مقاومة منخفضة وتموضع ثابت.

في العديد من الآلات الصناعية، يتم استخدام هذا الاقتران بشكل متكرر في الطاولات المنزلقة، وأنظمة تحديد المواقع، ووحدات المعالجة الآلية. تحدد جودة هذا التفاعل مدى كفاءة النظام في العمل في ظل دورات الحركة المستمرة.

الأنواع الشائعة من المحامل الخطية

تم تصميم هياكل تحمل مختلفة لمتطلبات الحركة المحددة وظروف التحميل.

محامل الكرة الخطية

تستخدم المحامل الخطية من النوع الكروي على نطاق واسع في المعدات الصناعية. تدور العناصر الكروية الداخلية أثناء الحركة، مما يقلل الاحتكاك بين العمود ومبيت المحمل. توجد هذه المحامل بشكل شائع في آلات CNC، وأنظمة التشغيل الآلي، والمعدات الصناعية الخفيفة التي تتطلب حركة سلسة.

محامل خطية ذات حواف

تشتمل المحامل ذات الحواف على هيكل تثبيت ممتد يعمل على تحسين استقرار التثبيت. غالبًا ما يتم استخدامها في الأنظمة التي تتطلب محاذاة ثابتة ومقاومة للحركة الجانبية. يساعد هذا التصميم في الحفاظ على موضع ثابت أثناء دورات الحركة المتكررة.

محامل خطية مدمجة

تم تصميم المحامل المدمجة للمعدات ذات مساحة التثبيت المحدودة. حتى مع انخفاض حجمها، فإنها لا تزال توفر حركة خطية مستقرة وتستخدم بشكل متكرر في أجهزة التشغيل الآلي المدمجة والأدوات الدقيقة.

قطر العمود ومطابقة المحمل

أحد أهم عوامل التوافق هو الاختيار الصحيح لقطر العمود. تشمل الأحجام الصناعية القياسية 6 مم، 8 مم، 10 مم، 12 مم، 16 مم، و 20 مم. تم تصميم كل نوع من المحامل ليتناسب مع نطاق حجم عمود معين.

إذا كان قطر العمود لا يتطابق مع مواصفات المحمل، فقد تحدث العديد من المشكلات، مثل زيادة الاحتكاك، أو الحركة غير المستقرة، أو التآكل المتسارع. يضمن الحجم المناسب تشغيلًا أكثر سلاسة وعمر خدمة أطول لكلا المكونين.

أهمية التحكم في الملاءمة والتسامح

يجب التحكم بعناية في التوافق بين العمود والمحمل. إذا كانت الخلوص كبير جدًا، فقد يتحرك العمود بشكل غير متساو داخل المحمل، مما يؤدي إلى الاهتزاز أو انخفاض الدقة. إذا كان الملاءمة ضيقة جدًا، يزداد الاحتكاك، مما قد يؤثر على سرعة الحركة ويسبب ارتفاع درجة الحرارة أثناء التشغيل المستمر.

تلعب دقة التصنيع دورًا رئيسيًا في ضمان التسامح المناسب. تُستخدم أسطح العمود الأرضي بشكل شائع للحفاظ على قطر ثابت وتحسين استقرار الحركة.

حالة السطح وأداء الحركة

تؤثر جودة سطح العمود الخطي بشكل مباشر على كيفية تفاعله مع المحامل. يقلل السطح الأكثر سلاسة من الاحتكاك ويساعد المحامل على الانزلاق بشكل متساوٍ على طول العمود. يمكن أن تؤدي الأسطح الخشنة أو غير المستوية إلى زيادة المقاومة وتقصير عمر المكونات.

غالبًا ما تستخدم المعالجات السطحية مثل الطلاء بالكروم أو عمليات التصلب لتحسين مقاومة التآكل. تساعد هذه المعالجات في الحفاظ على التشغيل المستقر حتى في ظل دورات الحركة المتكررة وتغيرات الحمل الميكانيكي.

هياكل العمود المدعومة وغير المدعومة

يمكن تركيب أنظمة العمود الخطي في تكوينات هيكلية مختلفة حسب متطلبات التطبيق.

أنظمة رمح غير مدعومة

في الأنظمة غير المدعومة، يتم تثبيت العمود عند كلا الطرفين فقط. هذا الهيكل مناسب للمسافات القصيرة وظروف التحميل الخفيفة. ومع ذلك، قد تتعرض الأعمدة الأطول للانحناء أو الانحراف تحت الضغط.

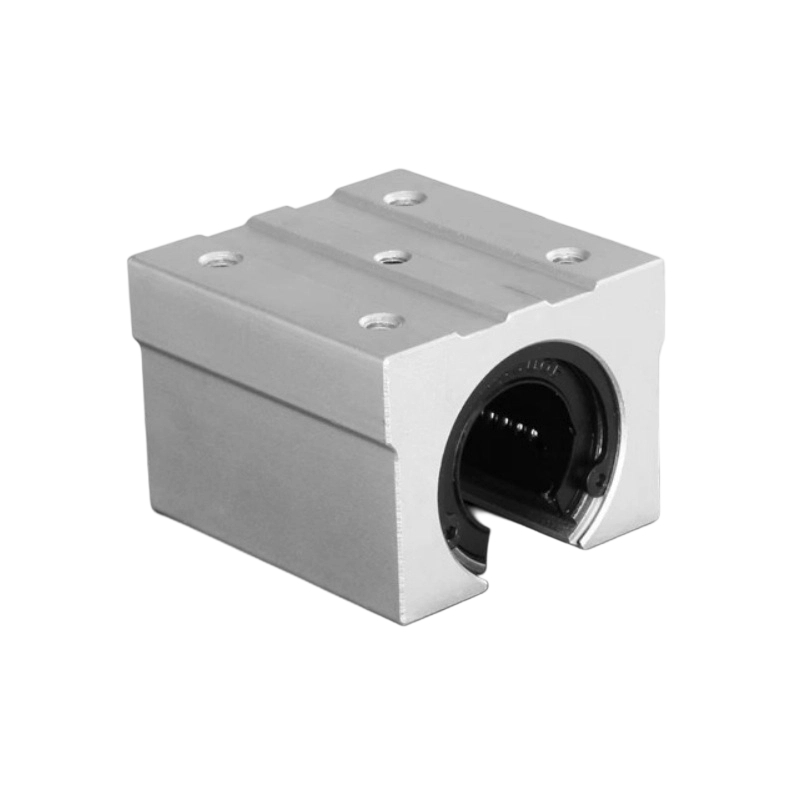

أنظمة رمح المدعومة

تتضمن الأنظمة المدعومة هياكل دعم إضافية على طول العمود. وهذا يقلل من الانحراف ويحسن الاستقرار، خاصة في تطبيقات السفر الطويلة أو بيئات التحميل العالية. تُستخدم هذه الأنظمة بشكل شائع في معدات الأتمتة الصناعية.

التطبيق في أنظمة الحركة

تستخدم الأعمدة والمحامل الخطية على نطاق واسع في مختلف الأنظمة الصناعية والميكانيكية.

آلات التصنيع باستخدام الحاسب الآلي

في معدات CNC، تعمل الأعمدة والمحامل معًا لتحقيق تحديد موضع متحكم فيه وقابل للتكرار أثناء عمليات التشغيل الآلي.

خطوط إنتاج الأتمتة

تعتمد الأنظمة الآلية على مكونات الحركة الخطية لنقل المواد وفرزها وتحديد موضعها في دورات متكررة.

أنظمة الروبوتات

تستخدم الآليات الروبوتية أعمدة خطية في المفاصل المنزلقة والهياكل التوجيهية لدعم الحركة الميكانيكية الخاضعة للتحكم.

المعدات الدقيقة

تستخدم أنظمة الحركة المدمجة والدقيقة مجموعات محامل العمود لضمان حركة مستقرة ودقيقة في التطبيقات صغيرة الحجم.

مشكلات التوافق الشائعة

يمكن أن يؤدي التطابق غير الصحيح بين الأعمدة والمحامل إلى العديد من المشكلات التشغيلية.

الاهتزاز والضوضاء

قد تؤدي المحاذاة الضعيفة أو الملاءمة غير الصحيحة إلى حدوث اهتزاز أثناء الحركة وزيادة ضوضاء التشغيل.

أنماط التآكل غير المتساوية

يمكن أن يؤدي عدم المحاذاة إلى تآكل موضعي على سطح العمود، مما يقلل من عمر المكونات.

انخفاض نعومة الحركة

قد يؤدي الاحتكاك الزائد أو سوء جودة السطح إلى سلوك حركة غير منتظم أو غير متناسق.

عدم استقرار النظام

قد يؤثر عدم التوافق على المدى الطويل على استقرار الماكينة بشكل عام ويقلل من دقة تحديد المواقع.

الصيانة والرعاية التشغيلية

تساعد ممارسات الصيانة المناسبة على تحسين أداء النظام وتقليل وقت التوقف عن العمل.

تزييت

تعمل مواد التشحيم على تقليل الاحتكاك بين العمود وأسطح المحامل، مما يدعم الحركة الأكثر سلاسة وتقليل التآكل.

التفتيش المنتظم

يساعد الفحص الدوري على تحديد العلامات المبكرة للتآكل أو التلوث أو عدم المحاذاة قبل ظهور مشكلات خطيرة.

استبدال المكونات

عندما يصل التآكل إلى مستوى معين، فإن استبدال الأعمدة أو المحامل يساعد على استعادة الأداء الطبيعي للنظام واستقراره.

اتجاهات التطوير في أنظمة الحركة الخطية

تستمر أنظمة الحركة الحديثة في التركيز على تحسين الدقة وجودة السطح الأفضل وتوافق المكونات الأكثر استقرارًا. يدعم التقدم في عمليات التصنيع التفاعل الأكثر سلاسة بين الأعمدة والمحامل.

مع تزايد اعتماد أنظمة التشغيل الآلي على نطاق واسع، يستمر الطلب على مكونات الحركة الخطية الموثوقة في النمو عبر قطاعات صناعية متعددة.
