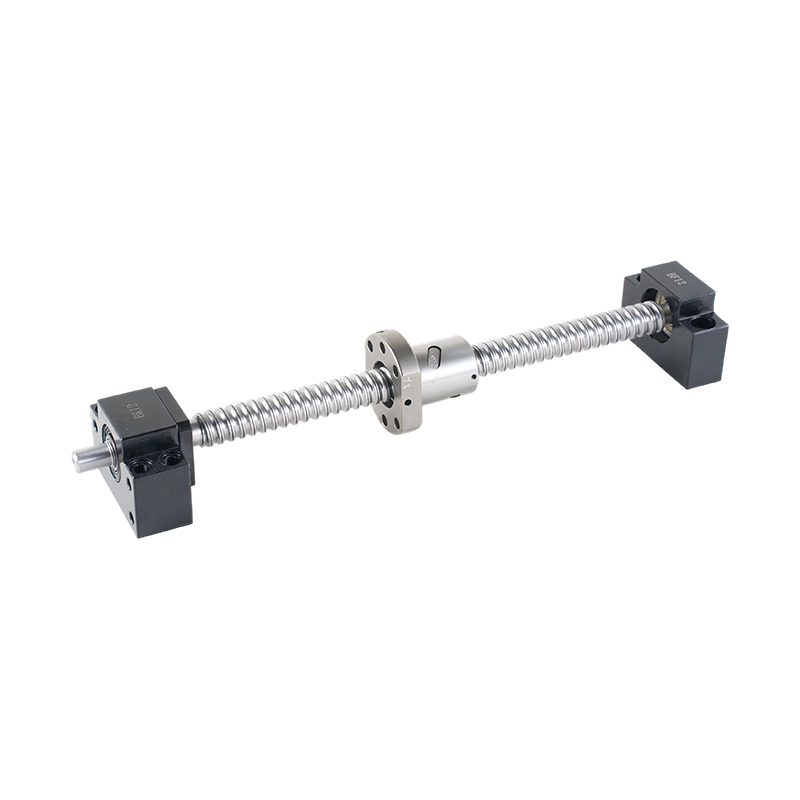

تجميع برغي الكرة

التكوين الهيكلي
1. برغي الكرة: كمكون أساسي للمجموعة ، يتم تصنيع المسمار عادةً عن طريق الطحن أو المتداول عالي الدقة. تتم معالجة سطحه بأخاديد حلزونية محددة ، والتي تتعاون مع الكرات في الجوز لتوجيه الكرات لتدويرها ولفها بين المسمار والجوز. مستوى دقة المسمار له تأثير حاسم على دقة انتقال المجموعة بأكملها. يمكن أن يضمن المسمار عالي الدقة الجريء المحوري والشعاعي الصغير للغاية أثناء التشغيل ، وبالتالي تحقيق وضع دقيق للحركة الخطية.
2. جوز الكرة: تم تصميم الجوز مع قناة تداول الكرة التي تطابق الأخدود لولبي المسمار. عندما يدور المسمار ، يتحرك الجوز خطيًا على طول المسمار الذي يقوده الكرات. يجب ألا يضمن التصميم الهيكلي للجوز فقط التعاون الجيد مع المسمار ، ولكنه يوفر أيضًا مسارًا تدويرًا سلسًا للكرات لتقليل الاحتكاك وفقدان الطاقة. تشمل أنواع الجوز الشائعة المكسرات المفردة والمكسرات المزدوجة. يمكن أن يؤدي بنية الجوز المزدوجة إلى القضاء بشكل فعال على الفجوة بين المسمار والجوز عن طريق الإزاحة المسبقة ، مما يؤدي إلى تحسين دقة الإرسال والصلابة.
3. الكرة: كجسم متداول بين المسمار والجوز ، تلعب الكرة دورًا رئيسيًا في تقليل الاحتكاك وتحسين كفاءة الإرسال. عادة ما تكون الكرة مصنوعة من الصلب عالي القوة ، ذات الدقة العالية مع مقاومة جيدة للارتداء والصلابة. خلال الحركة النسبية للمسمار والجوز ، تتدحرج الكرة في الأخدود الحلزوني وقناة الدورة الدموية ، وتحويل الحركة الدورانية للمسمار إلى الحركة الخطية للجوز. إن الدقة الأبعاد والدورة للكرة لها تأثير مهم على استقرار ودقة نظام النقل بأكمله.

مبدأ العمل
عندما يقود المحرك المسمار للتدوير ، فإن الأخدود الحلزوني على المسمار يدفع الكرة إلى التدحرج في قناة الدورة الدموية للجوز. نظرًا لأن الجوز مقيد بالآلية الخارجية ولا يمكن تدويره بالمسمار ، تحت عمل الكرة ، يتحرك الجوز خطيًا على طول محور المسمار. في هذه العملية ، تتدحرج الكرة بشكل مستمر بين المسمار والجوز ، وتشكل الاحتكاك المتداول المستمر. بالمقارنة مع الاحتكاك التقليدي للانزلاق ، يتم تقليل معامل الاحتكاك المتداول بشكل كبير ، وبالتالي تحسين كفاءة الإرسال وسرعة استجابة النظام.

الميزات والمزايا
1. الدقة العالية: يمكن أن تحقق مجموعة المسمار الكرة دقة عالية جدًا في المواقع ، وعادة ما تصل إلى أخطاء تحديد المواقع على مستوى Micron. ويرجع ذلك إلى عملية التصنيع الدقيقة ووضع عمل الاحتكاك المتداول ، والذي يمكّنه من إكمال مهام الحركة الخطية بدقة في مختلف المعدات الدقيقة وخطوط الإنتاج الآلية ، وتلبية متطلبات المعالجة والتجميع عالية الدقة.
2. كفاءة انتقال عالية: نظرًا لأن الاحتكاك المتداول للكرة يحل محل الاحتكاك التقليدي للانزلاق ، يمكن أن تصل كفاءة انتقال مجموعة برغي الكرة إلى 90 ٪ أو أكثر ، والتي تحسنت بشكل كبير مقارنة بكفاءة نقل المسمار العادية. هذا لا يمكن أن يقلل من استهلاك الطاقة فحسب ، بل يحسن أيضًا سرعة التشغيل وكفاءة العمل للمعدات وتقليل تكاليف الإنتاج.
3. سعة الحمل العالية: من خلال تصميم عدد الكرات وحجمها بشكل معقول وهيكل المكسرات ، يمكن لمجموعة برغي الكرة تحمل الأحمال المحورية والشعاعية الكبيرة. هذا يجعلها مناسبة لمختلف المعدات الميكانيكية التي تحتاج إلى تحمل أحمال ثقيلة ، مثل أدوات آلة CNC ، وآلات صب الحقن الكبيرة ، إلخ.
4. خدمة الخدمة الطويلة: تتبنى مجموعة برغي الكرة مواد عالية الجودة وتكنولوجيا التصنيع المتقدمة. فقدان الاحتكاك بين الكرة والمسمار والجوز صغير. في الوقت نفسه ، يمكن لنظام التزييت أن يقلل من التآكل أثناء التشغيل ، لذلك يتمتع بعمر خدمة طويل ويقلل من تكاليف الصيانة والاستبدال للمعدات.
5. الانعكاس: يمكن لمجموعة برغي الكرة تحويل الحركة الدوارة إلى حركة خطية ، ويمكن أيضًا تحويل الحركة الخطية إلى حركة دوارة. هذا الانعكاس له قيمة تطبيق مهمة في بعض الهياكل الميكانيكية الخاصة والتحكم في الحركة. على سبيل المثال ، في بعض أجهزة الرفع التلقائي ، يمكن للمحرك قيادة المسمار لرفع المنصة ، ويمكن خفض النظام الأساسي لدفع المسمار لتدوير وتوليد الكهرباء.

حقل التطبيق
1. أدوات آلة CNC: في أدوات آلة CNC ، تعد مجموعة برغي الكرة مكونًا رئيسيًا لتحقيق حركة التغذية الدقيقة للأدوات والركض. يمكن أن تضمن دقة الاستجابة العالية وسرعة الاستجابة العالية أن الأجزاء المصنعة لها دقة ذات أبعاد عالية وجودة جيدة للسطح ، مما يلبي احتياجات التصنيع الحديث للآلات الدقيقة.
2. الروبوتات الصناعية: عادة ما يتم تحقيق الحركة الخطية لكل مفصل وذراع من الروبوتات الصناعية بواسطة مجموعات برغي الكرة. تمكن سعة الحمل العالية وخصائص الاستجابة السريعة من الروبوت من إكمال العديد من المهام والتجميع والمهام الأخرى بدقة وكفاءة في بيئة إنتاج معقدة.
3. خط الإنتاج الآلي: في خطوط الإنتاج الآلية ، تستخدم مجموعات برغي الكرة على نطاق واسع في نقل المواد وتحديد المواقع والتجميع. يمكن أن يضمن التشغيل الفعال لخط الإنتاج وتحسين كفاءة الإنتاج واتساق جودة المنتج.
4. المعدات الطبية: في بعض المعدات الطبية الدقيقة ، مثل آلات CT ، ومعدات التصوير بالرنين المغناطيسي ، وما إلى ذلك ، يتم استخدام مجموعات برغي الكرة لتحقيق حركة دقيقة وتحديد المكونات الداخلية للمعدات لضمان دقة الاختبار الطبي والعلاج.
5. الفضاء: في مجال الفضاء الجوي ، غالبًا ما تستخدم مجموعات برغي الكرة في أنظمة التحكم في الطيران ، وأنظمة تراجع ترس الهبوط والتحكم في الحركة في مختلف المعدات المحمولة جواً. تلبي خصائصها العالية وخصائصها عالية الدقة وخفيفة الوزن متطلبات معدات الطيران لمكونات الإرسال عالية الأداء.

من خلال هيكله الفريد وأدائه الموثوق به ، تلعب مجموعات المسمار الكرة دورًا لا غنى عنه وهام في الصناعة والتكنولوجيا الحديثة. مع التطوير المستمر للتصنيع والتكنولوجيا ، ستكون آفاق تطبيقها أوسع.
