مقدمة شاملة للأدلة الخطية SBR/TBR
تنتمي كل من الموجهات الخطية SBR وTBR إلى سلسلة الموجهات الخطية الأسطوانية، والتي تعمل كمكونات نقل أساسية لتحقيق حركة خطية عالية الدقة في مجال الأتمتة الصناعية. مع مميزاتها المتمثلة في الهيكل البسيط، وأداء التكلفة الممتاز، والتشغيل المستقر، يتم تطبيقها على نطاق واسع في أنظمة التوجيه الخطي للمعدات الميكانيكية المختلفة، حيث تعمل كحلقة وصل رئيسية تربط مصادر الطاقة والآليات التنفيذية لتوفير دعم قوي لتشغيل المعدات بكفاءة.
I. الهيكل الأساسي والمواد والحرفية

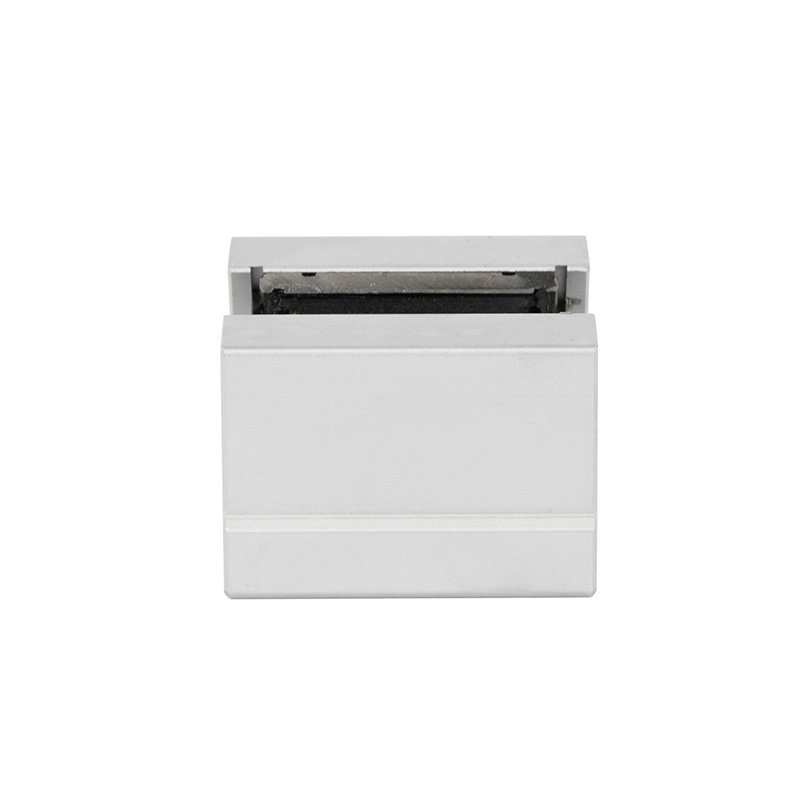

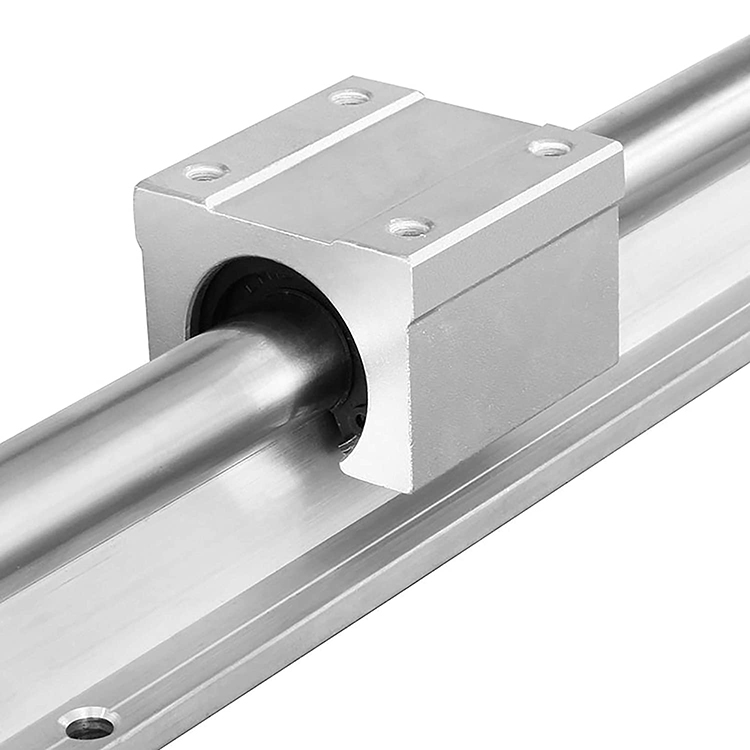

تعتمد كل من الموجهات الخطية SBR وTBR تصميمًا هيكليًا معياريًا، يتكون بشكل أساسي من أربعة أجزاء: المحور البصري الخطي، وقاعدة سبائك الألومنيوم، والمنزلق، ومحمل التدحرج المدمج. ويمكن توفيرها ككل أو كمكونات منفصلة، وجميع المكونات موحدة، وتتميز بقابلية التبادل الكاملة، مما يبسط إلى حد كبير عمليات التثبيت والصيانة.
فيما يتعلق باختيار المواد، فإن المحور البصري الخطي مصنوع في الغالب من الفولاذ المحمل عالي النقاء أو الفولاذ المطلي بالكروم. بعد التبريد العالي التردد، والطحن الدقيق، وطلاء السطح بالكروم، يمكن أن تصل صلابته إلى HRC 58-62، مما يوفر مقاومة ممتازة للتآكل، ومقاومة التآكل، وقوة التعب. يتكون الغلاف المنزلق من سبائك الألومنيوم عالية القوة، مما يضمن الصلابة الهيكلية مع تحقيق تصميم خفيف الوزن. المحامل الخطية الكروية المدمجة بالداخل تحقق الحركة الخطية من خلال الاحتكاك المتداول بين الكرات الفولاذية والمحور البصري والمنزلق، مما يقلل بشكل كبير من مقاومة التشغيل. تخضع قاعدة سبائك الألومنيوم لتصنيع دقيق مع فتحات تثبيت قياسية محجوزة مسبقًا، وقد تم تجهيز بعض الطرازات بهياكل مضادة للانحراف لتوفير دعم ثابت لسكة التوجيه بأكملها.
ثانيا. الخصائص الأساسية المشتركة
مثل الأدلة الخطية الأسطوانية المماثلة، تشترك الأدلة الخطية SBR وTBR في العديد من المزايا الأساسية، حيث تتكيف مع الاحتياجات المتنوعة للسيناريوهات الصناعية:
● دقة وثبات عاليين: يبلغ معامل الاحتكاك المتداول 1/50 فقط من معامل الاحتكاك التقليدي، مع اختلاف بسيط جدًا بين قوى الاحتكاك الديناميكية والثابتة، مما يؤدي بشكل فعال إلى تجنب انزلاق الحركة. يمكن أن تصل دقة تحديد المواقع إلى ±0.01 مم/م، ودقة تحديد المواقع المتكررة هي ±0.005 مم، مما يتيح توجيهًا عالي الدقة على المدى الطويل مع تقليل الاهتزاز والضوضاء أثناء التشغيل بشكل كبير.
● كفاءة عالية واستهلاك منخفض: لا تعمل خاصية الاحتكاك المنخفض على تقليل فقدان الحركة غير الفعال فحسب، بل تقلل أيضًا من متطلبات طاقة القيادة للمعدات، مما يجعلها مناسبة بشكل خاص لسيناريوهات الحركة الترددية عالية التردد وتوفير استهلاك الطاقة بشكل فعال. علاوة على ذلك، فإن الحرارة الناتجة عن الاحتكاك تكون ضئيلة، مما يدعم التشغيل عالي السرعة من 250-1000 مم/ثانية لتلبية احتياجات النقل عالية السرعة المختلفة.
● سهولة التركيب والصيانة: يسهل تصميم القاعدة المثقوبة مسبقًا تحديد الموقع والتجميع بسرعة دون الحاجة إلى معالجة معقدة لسطح التثبيت. تم تجهيز المنزلق بفوهة زيت مخصصة، مما يسمح بحقن الزيت يدويًا أو الاتصال بنظام إمداد الزيت الأوتوماتيكي. هيكل التشحيم بسيط، والتنظيف والتشحيم المنتظم يمكن أن يطيل عمر الخدمة.
● القدرة على التكيف البيئي القوي: يوفر طلاء السطح بالكروم مقاومة جيدة للصدأ، ويمكن لبعض الشركات المصنعة تقديم نماذج مخصصة مقاومة للتآكل يمكنها العمل بثبات في البيئات المعقدة مثل الرطوبة والظروف الحمضية المعتدلة. كما أنها تتمتع بأداء معين ضد الغبار، وتتكيف مع ظروف العمل المتربة في المواقع الصناعية.
● المواصفات والتخصيص: تغطي سلسلة SBR المواصفات من 10 مم إلى 50 مم (على سبيل المثال، SBR10UU، SBR25UU)، في حين تتضمن سلسلة TBR عادةً مواصفات من 16 مم إلى 30 مم (على سبيل المثال، TBR16UU، TBR25UU)، مع توفر إصدارات موسعة (لاحقة الطراز مع "L"، أي SBRLUU، TBRLUU). يمكن تخصيص طول سكة التوجيه حسب الطلب، حتى 6 أمتار. يمكن للموردين ذوي الجودة العالية أيضًا توفير حلول خاصة بالحجم والمواد ومعالجة الأسطح لتلبية احتياجات السيناريوهات المجزأة. فيما يلي مواصفات النموذج السائد لنوعي سكك التوجيه، مصنفة جنبًا إلى جنب مع التطبيقات العملية ومتطلبات تكييف آلات الأعمال الخشبية لمرجع الاختيار اللاحق.
2.1 جدول مواصفات النموذج السائد
تتم تسمية نماذج الموجهات الخطية SBR وTBR من خلال "الهيكل النهائي لمواصفات السلسلة" (UU تعني النهايات المزدوجة المختومة، وL تعني الممتد). يوضح الجدول التالي معلمات مواصفات السوق السائدة، مع توضيح المعلومات الأساسية مثل الحمل الديناميكي المقدر وحجم كل نموذج، وتحديد اتجاه التكيف لآلات الأعمال الخشبية، وتكرار جدول الاختيار الخاص في المحتوى التالي.
| دليل سلسلة السكك الحديدية | مثال نموذجي | قطر المحور البصري (مم) | طول المنزلق (مم) | الحمل الديناميكي المقدر (N) | سيناريوهات التطبيق (بما في ذلك ربط آلات الأعمال الخشبية) |
| سلسلة اس بي ار | SBR16UU | 16 | 68 | 2800 | معدات خفيفة، مساحات ضيقة، مناسبة لآلات نقش الأعمال الخشبية الخفيفة، تتوافق مع النماذج الموصى بها في جدول اختيار آلات الأعمال الخشبية أدناه. |
| SBRL16UU (النسخة الموسعة) | 16 | 102 (50% ممتد) | 3100 (زيادة 11%) | مناسبة لسيناريوهات الاهتزاز عالية التردد للخدمة الخفيفة وآلات نقش الأعمال الخشبية الصغيرة، والتي يمكنها تحسين استقرار التشغيل، بما يتوافق مع المخطط الموصى به في جدول الاختيار أدناه. |
| SBR20UU | 20 | 80 | 4200 | سيناريوهات الحمل الخفيف العامة، مناسبة لآلات ربط الحواف العادية، والتي تتوافق مع النماذج الموصى بها في جدول اختيار آلات الأعمال الخشبية أدناه، وتنطبق أيضًا على الناقلات الصغيرة. |
| SBRL20UU (النسخة الموسعة) | 20 | 120 (50% ممتد) | 4650 (زيادة 11%) | مناسبة لسيناريوهات الاهتزاز عالية التردد ذات التحميل الخفيف، ويمكن استخدامها لآلات ربط الحواف العادية والآليات المساعدة لآلات الأعمال الخشبية الصغيرة لتعزيز مقاومة الاهتزاز بشكل عام. |
| SBR25UU | 25 | 95 | 6500 | سيناريوهات الحمل المتوسطة الخفيفة، مناسبة لآلات ربط الحواف العادية، والتي تتوافق مع النماذج الموصى بها في جدول اختيار آلات الأعمال الخشبية أدناه، وتنطبق أيضًا على آليات الأتمتة العامة. |
| SBRL25UU (النسخة الموسعة) | 25 | 142.5 (50% ممتد) | 7200 (زيادة 10%) | مناسبة لسيناريوهات الاهتزاز عالية التردد ذات الحمل المتوسط والخفيف وآلات نقش الأعمال الخشبية المتوسطة، بما يتوافق مع جدول الاختيار أدناه. بعد تمديد المنزلق بنسبة 50%، يتم تحسين استقرار الحامل ومقاومة الاهتزاز بشكل كبير. |
| SBR30UU | 30 | 110 | 9800 | يمكن استخدام سيناريوهات الأحمال الثقيلة، مثل الناقلات المتوسطة، لتوجيه الآليات المساعدة لآلات الأعمال الخشبية. |
| SBRL30UU (النسخة الموسعة) | 30 | 165 (50% ممتدة) | 10800 (زيادة 10%) | مناسبة للآليات المساعدة ذات الحمل الثقيل لآلات النجارة وسيناريوهات الاهتزاز عالية التردد ذات الحمل الثقيل، مع ثبات أفضل للحمل. |
| سلسلة تي بي آر | TBR16UU | 16 | 72 | 3000 | سيناريوهات تركيب الحافة للخدمة الخفيفة، مناسبة لآلات نقش الأعمال الخشبية الخفيفة، وتتوافق مع النماذج الموصى بها في جدول اختيار آلات الأعمال الخشبية أدناه، وتنطبق أيضًا على أدوات الاختبار الصغيرة. |
| TBRL16UU (النسخة الموسعة) | 16 | 108 (50% ممتدة) | 3450 (زيادة بنسبة 15%) | مناسب لسيناريوهات الاهتزاز عالية التردد لتركيب الحافة الخفيفة وآلات نقش الأعمال الخشبية الصغيرة، يمكن لهيكل الحافة أن يعزز الصلابة الشاملة، بما يتوافق مع جدول الاختيار أدناه. |
| TBR20UU | 20 | 85 | 4500 | سيناريوهات الحمل المتوسط العامة، مناسبة لمناشير الطاولة المنزلقة للأعمال الخشبية، ومناشير الألواح، وآلات الصنفرة، والتي تتوافق مع النماذج الموصى بها في جدول اختيار آلات الأعمال الخشبية أدناه. |
| TBRL20UU (النسخة الموسعة) | 20 | 127.5 (50% ممتد) | 5175 (زيادة 15%) | مناسبة لسيناريوهات الاهتزاز عالية التردد ذات الحمل المتوسط، ويمكن استخدامها في مناشير الطاولة المنزلقة الصغيرة وآلات الصنفرة لأعمال النجارة لتحسين مقاومة الاهتزاز وقدرة التحمل في نفس الوقت. |
| TBR25UU | 25 | 100 | 7000 | سيناريوهات الحمل المتوسط والثقيل، مناسبة لمناشير الطاولة المنزلقة للأعمال الخشبية، ومناشير الألواح، وآلات النقش المتوسطة، والتي تتوافق مع النماذج الموصى بها في جدول اختيار آلات الأعمال الخشبية أدناه، وتنطبق أيضًا على آلات ربط الحواف الثقيلة. |
| TBRL25UU (النسخة الموسعة) | 25 | 150 (50% ممتدة) | 7800 (زيادة 11%) | مناسبة لسيناريوهات الاهتزاز عالية التردد ذات الحمل المتوسط والثقيل وآلات نقش الأعمال الخشبية المتوسطة، ومناشير الطاولة المنزلقة الثقيلة، المقابلة لجدول الاختيار أدناه، مع ثبات أفضل للحمل. |
| TBR30UU | 30 | 115 | 10500 | ظروف العمل الشاقة، مناسبة لمناشير الطاولة المنزلقة الثقيلة، ومناشير الألواح الكبيرة، والتي تتوافق مع النماذج السريعة الإضافية في جدول اختيار آلات الأعمال الخشبية أدناه، وتنطبق أيضًا على معدات النقل ذات الحمولة الثقيلة. |
| TBRL30UU (النسخة الموسعة) | 30 | 172.5 (50% ممتد) | 12075 (زيادة 15%) | مناسبة لسيناريوهات الاهتزاز عالية التردد للخدمة الشاقة ومناشير لوحة الأعمال الخشبية الكبيرة وآليات النقل ذات الأحمال الثقيلة، يمكن لتصميم الحافة الممتدة أن يزيد من الصلابة. |

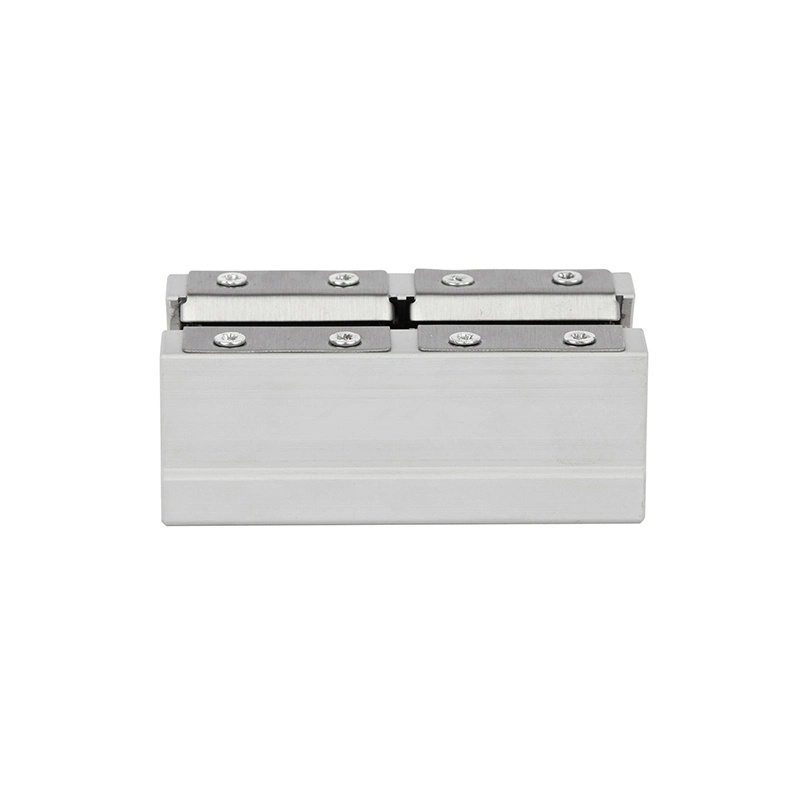

ملحوظة: المعلمات المذكورة أعلاه هي قيم قياسية تقليدية، والتي قد تختلف قليلاً بين الشركات المصنعة المختلفة بسبب اختلافات المعالجة. تغطي إصدارات SBRLUU وTBRLUU الموسعة جميع مواصفات القطر 16 مم، 20 مم، 25 مم، و30 مم. يتم زيادة طول شريط التمرير بنسبة 50% مقارنة بالإصدار القياسي لنفس المواصفات، ويتم زيادة الحمل الديناميكي المقدر بنسبة 10%-15%، مما يمكن أن يعزز ثبات الحامل ومقاومة الاهتزاز، والتكيف مع سيناريوهات الاهتزاز عالية التردد مثل مختلف آلات نقش الأعمال الخشبية، ومناشير الطاولة المنزلقة، وآلات الصنفرة.
ثالثا. الاختلافات الأساسية بين الأدلة الخطية SBR وTBR
تتمتع الموجهات الخطية SBR وTBR بشكل أساسي بنفس أداء تحمل القوة، مع وجود اختلافات أساسية تركز على الهيكل والتركيب وقدرة التحمل وما إلى ذلك. جدول المقارنة المحدد هو كما يلي لمرجع الاختيار السريع:

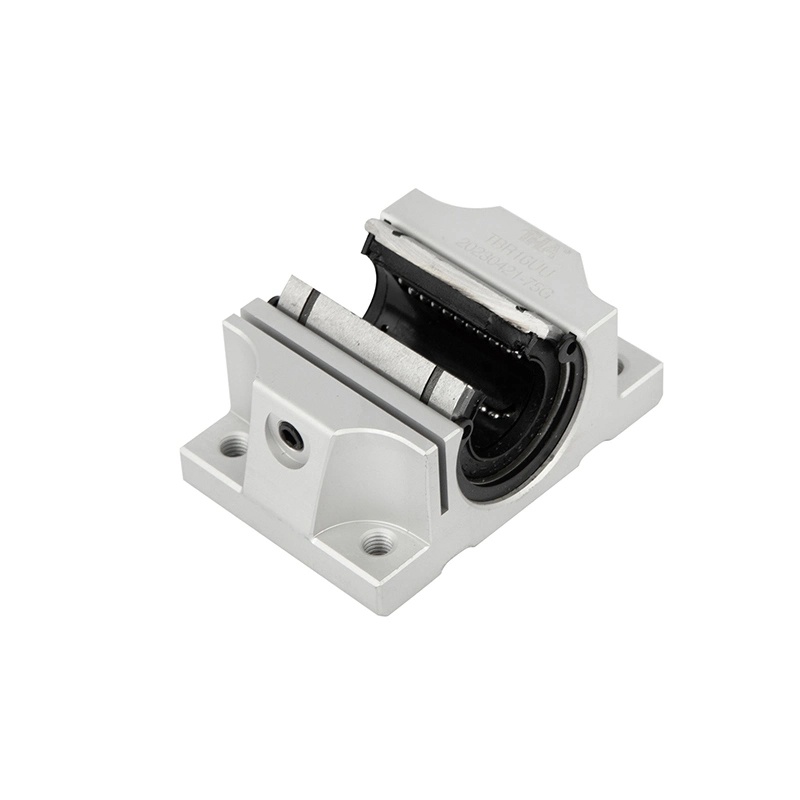

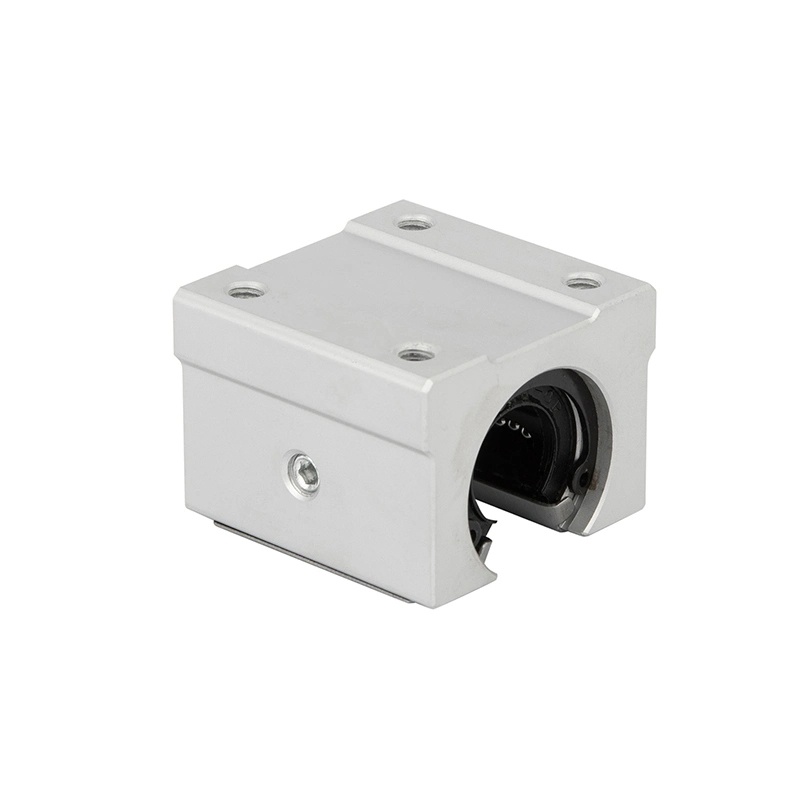

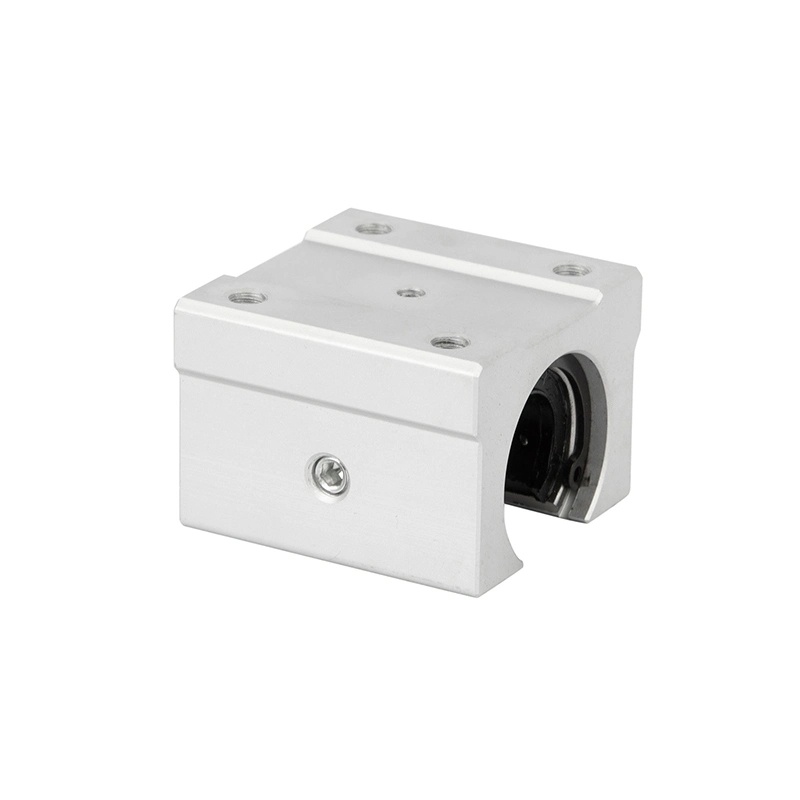

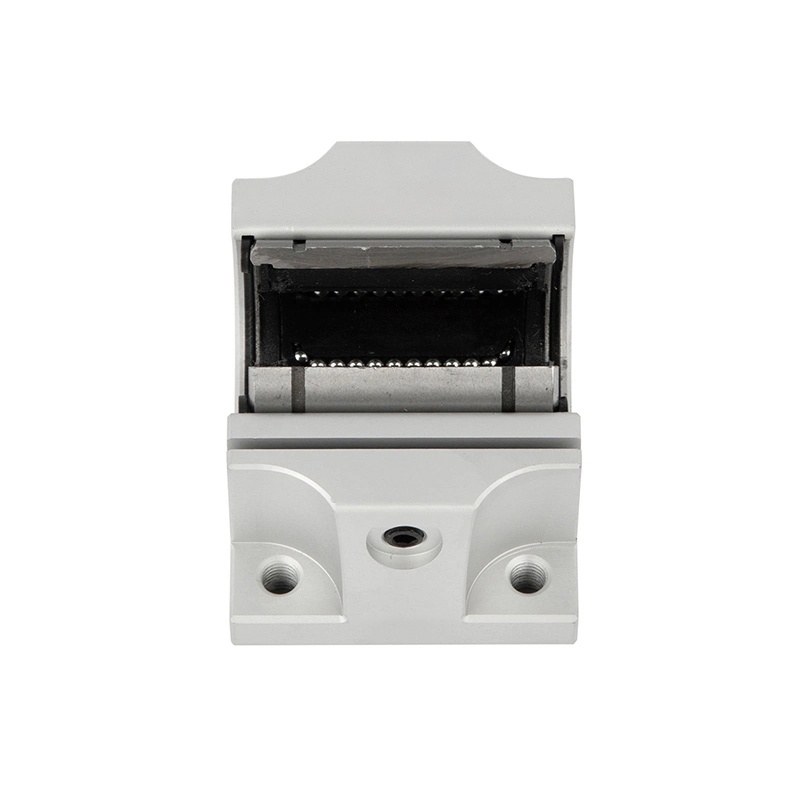

| البعد المقارنة | دليل خطي SBR | دليل خطي TBR |
| الشكل الهيكلي | منزلق مربع، قاعدة ألومنيوم مجوفة، بدون هيكل شفة، شكل مضغوط؛ تتوفر إصدارات SBRL الموسعة لجميع الأقطار 16 مم، 20 مم، 25 مم، و30 مم، مع نفس الهيكل وطول منزلق ممتد بنسبة 50% فقط بشكل موحد. | منزلق من نوع الحافة، قاعدة ألومنيوم صلبة، فتحات ملولبة مثبتة من خلال، صلابة أفضل؛ تتوفر إصدارات TBRL الموسعة لجميع الأقطار 16 مم، 20 مم، 25 مم، و30 مم، مع اعتماد هيكل الحافة بطول منزلق ممتد بنسبة 50% بشكل موحد لزيادة تحسين الصلابة. |
| ارتفاع الجمع وقابلية التبادل | ارتفاع مركزي ثابت، مناسب فقط لمطابقة الحجم المحدد؛ الإصدار الممتد له نفس الارتفاع المركزي للإصدار القياسي بنفس المواصفات ويمكن استخدامه بالتبادل. | يمكن تبادل ارتفاعات مركزية مختلفة من SBR، والمنزلقات وقضبان التوجيه بشكل تعسفي؛ النسخة الموسعة لها نفس الارتفاع المركزي للإصدار القياسي بنفس المواصفات، ولا تتأثر قابلية التبديل. |
| طريقة التثبيت | يدعم فقط التثبيت أحادي الاتجاه من الأعلى إلى الأسفل، مع سيناريوهات محدودة؛ طريقة تثبيت الإصدار الموسع هي نفس طريقة الإصدار القياسي. | التثبيت ثنائي الاتجاه (العلوي والسفلي)، والتكيف مع المساحات المعقدة؛ يحتفظ الإصدار الممتد بميزة التثبيت ثنائي الاتجاه، مع نفس فتحات التثبيت الموجودة في الإصدار القياسي. |
| القدرة الحاملة | ضعيفة نسبيًا، ومناسبة لسيناريوهات الحمل الخفيف؛ وتمت زيادة قدرة التحمل للنسخة الموسعة بحوالي 10% مقارنة بالإصدار القياسي بنفس المواصفات. | استقرار أفضل، مناسب لظروف العمل ذات الأحمال المتوسطة والثقيلة؛ وتمت زيادة قدرة التحمل للنسخة الموسعة بنسبة 11% - 15% مقارنة بالإصدار القياسي بنفس المواصفات، مع مقاومة أقوى للاهتزاز. |
| التكلفة والوزن | تكلفة منخفضة، أداء عالي التكلفة، ووزن إجمالي خفيف؛ تتميز النسخة الموسعة بتكلفة ووزن أعلى قليلاً من الإصدار القياسي بنفس المواصفات بسبب زيادة المواد. | عملية معقدة، وسعر أعلى قليلاً، ووزن إجمالي ثقيل؛ تكلفة ووزن الإصدار الموسع أعلى من الإصدار القياسي بنفس المواصفات ولكنه أقل من الإصدار القياسي للمستوى الأعلى التالي. |
مع جدول مقارنة الفرق أعلاه، يمكن اختيار الأدلة الخطية SBR أو TBR بدقة وفقًا للحمل، ومساحة التثبيت، وميزانية التكلفة، مع الإصدارات الموسعة المتاحة لجميع الأقطار 16 مم، 20 مم، 25 مم، و30 مم. بالدمج مع جدول المواصفات أعلاه وجدول اختيار التطبيق أدناه، يتم تشكيل سلسلة منطق اختيار كاملة من "مقارنة المعلمات - تحليل الفرق - التكيف مع السيناريو" لتوفير حلول دقيقة لظروف العمل المختلفة.

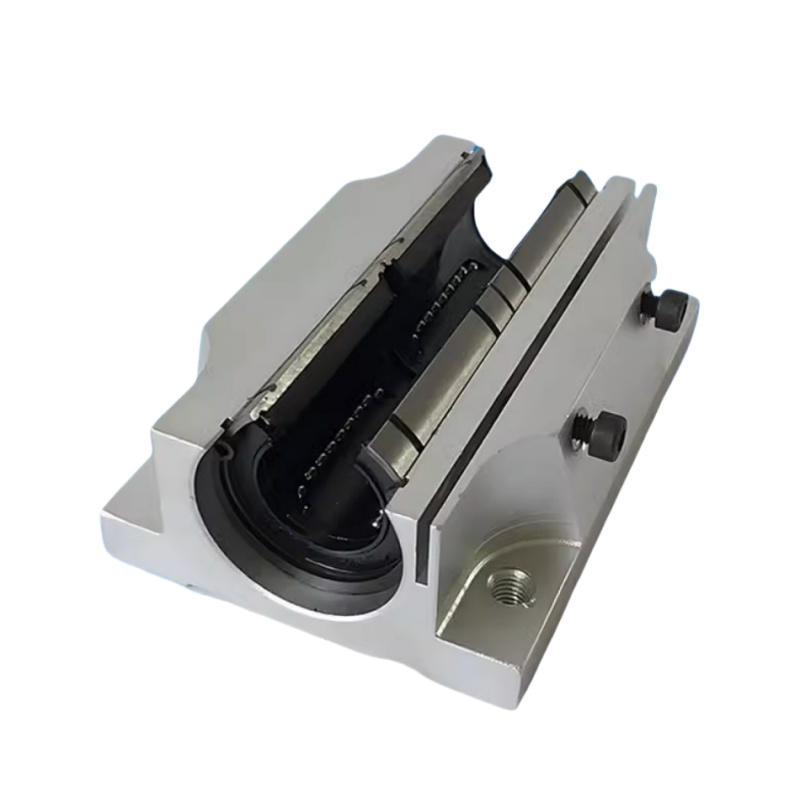

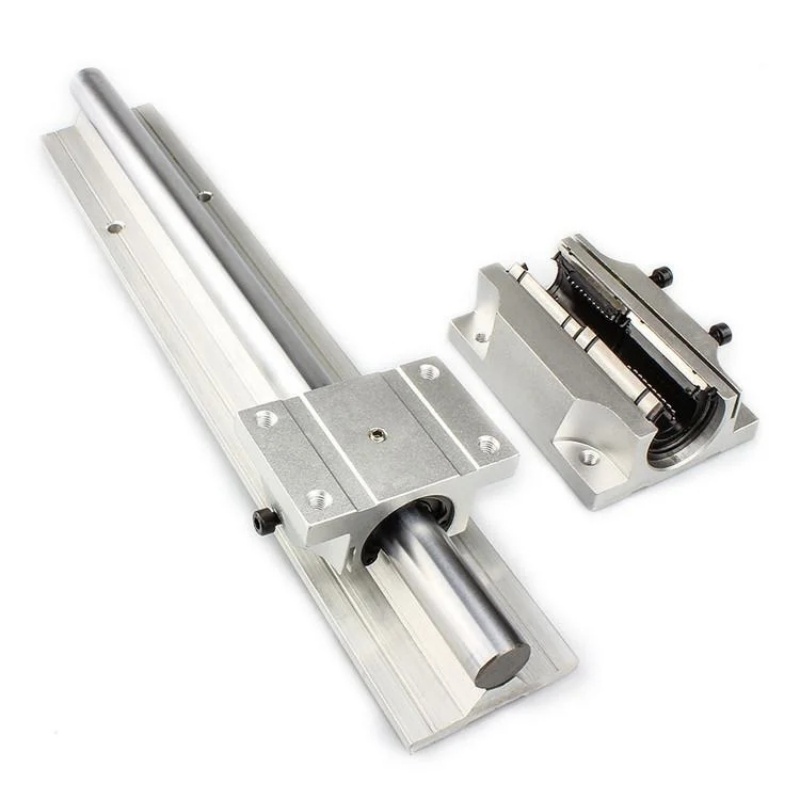

ملحوظة: تم تجهيز الأدلة الخطية المبكرة لـ TBR بأخاديد ضبط ومسامير على الجانب لضبط الخلوص المناسب؛ لاحقًا، تم إلغاء هذه الوظيفة تدريجيًا بسبب ترقيات المنتج وتحسين التكلفة، وتضمن جميع المنتجات الحالية (بما في ذلك الإصدارات الموسعة) دقة الملاءمة من خلال التصنيع الدقيق.
رابعا. سيناريوهات التطبيق وتطبيقات الصناعة
بفضل الأداء العالي التكلفة والأداء المستقر، تعد الأدلة الخطية SBR/TBR مناسبة للسيناريوهات ذات التحكم الصارم في التكلفة والمتطلبات المعتدلة لدقة التوجيه، وتغطي على نطاق واسع مجالات صناعية متعددة. فيما يلي التطبيقات المحددة وسيناريوهات التكيف للإصدارات الموسعة.
1. معدات الأتمتة الصناعية العامة
تنطبق على خطوط الإنتاج الأوتوماتيكية، ومعدات نقل المواد، وأجهزة تحديد المواقع، وما إلى ذلك، مثل الناقلات الحزامية، وآليات تحميل وتفريغ المناول، وخطوط التجميع الأوتوماتيكية. يمكن استخدام النسخة الموسعة لآليات التشغيل الآلي ذات التردد العالي والاهتزاز الكبير لتحسين استقرار التشغيل.
2. الأدوات الآلية ومعدات المعالجة
تستخدم الأدلة الخطية على نطاق واسع في مجال آلات النجارة. جنبا إلى جنب مع المعلمات الأساسية لجدول المواصفات أعلاه، يتم فرز جدول اختيار خاص أدناه لظروف العمل المختلفة، والأحمال، ومتطلبات الدقة لآلات الأعمال الخشبية. يوازن الجدول بين القدرة على التكيف وأداء التكلفة، ويوضح مخطط التكيف للإصدارات الموسعة، ويشكل نظام اختيار مرتبطًا بجدول المواصفات.
| نوع آلات النجارة | نماذج سكك الدليل الموصى بها (المتوافقة مع جدول المواصفات، وتوضيح نظام تكييف الإصدار الموسع) | جوهر التكيف (المرتبط بمعلمات جدول المواصفات) | ملاحظات تكميلية |
| مناشير النجارة المنزلقة، مناشير الألواح | صغير: TBR20UU، TBRL20UU (4500-5175N)؛ متوسط: TBR25UU، TBRL25UU (7000-7800N)؛ الاهتزاز عالي التردد/للخدمة الشاقة: TBR30UU، TBRL30UU (10500-12075N) | مقاومة قوية للاهتزاز، يمكن أن تتكيف مع حمل الدفع بمواصفات مختلفة من الألواح. تتميز إصدارات TBRL الممتدة بجميع الأقطار بصلابة أفضل، تتوافق مع المعلمات الموجودة في جدول المواصفات، وتتوافق بدقة مع متطلبات الاهتزاز عالي التردد لنماذج مختلفة من المعدات، وتضمن دقة قطع اللوحة. | اختر وفقًا لحجم المعدات؛ بالنسبة لسيناريوهات الاهتزاز عالية التردد، اختر بشكل تفضيلي إصدار TBRL الممتد للقطر المقابل، مع حجز طول التثبيت الكافي. |
| آلات ربط الحواف | صغير: SBR16UU، SBRL16UU (2800-3100N)؛ عام: SBR20UU، SBRL20UU (4200-4650N)؛ الخدمة الشاقة: TBR30UU (10500N) | للتكيف مع ظروف العمل الترددية عالية السرعة، فإن سلسلة SBR لديها أداء متميز من حيث التكلفة. يمكن للإصدارات الموسعة من 16 مم و20 مم أن تتكيف مع التشغيل عالي التردد لآلات ربط الحواف الصغيرة. نظرًا للاهتزاز الصغير للمعدات، ليست هناك حاجة لاختيار الإصدارات الموسعة للخدمة الشاقة، والتي تطابق بدقة المعلمات الموجودة في جدول المواصفات. | التكيف مع تعديل الجدول وحركة رأس النطاقات الحافة. بالنسبة للعمليات الصغيرة عالية التردد، يمكن اختيار إصدارات SBRL16/20 الموسعة. |
| ماكينات الحفر على الخشب | مصغرة: SBR16UU، TBRL16UU (2800-3450N)؛ صغير: SBR20UU، TBRL20UU (4200-5175N)؛ متوسطة/عالية الدقة: SBR25UU، SBRL25UU، TBR25UU، TBRL25UU (6500-7800N) | مطلوب توجيه عالي الدقة. تتوافق إصدارات SBRL/TBRL الموسعة بجميع الأقطار 16 مم، 20 مم، و25 مم مع معلمات الحمل والحجم في جدول المواصفات، والتي يمكنها تحسين استقرار التشغيل في ظل الاهتزاز عالي التردد وضمان دقة النقش. | دقة مستوى G6 يمكن أن تلبي المتطلبات؛ بالنسبة لسيناريوهات الاهتزاز عالية التردد، حدد بشكل تفضيلي النسخة الموسعة من القطر المقابل، وتتمتع سلسلة TBRL من نوع الحافة بصلابة أفضل. |
| ماكينات الصنفرة | صغير: TBR20UU، TBRL20UU (4500-5175N)؛ متوسط: TBR25UU، TBRL25UU (7000-7800N)؛ الخدمة الشاقة: TBR30UU، TBRL30UU (10500-12075N) | أداء مقاوم للغبار ومقاوم للتآكل يتكيف مع ظروف العمل المتربة. تتوافق إصدارات TBRL الممتدة مقاس 20 مم، و25 مم، و30 مم مع المعلمات الواردة في جدول المواصفات، مع مقاومة أفضل للاهتزاز، والتكيف مع متطلبات الاهتزاز عالي التردد لنماذج مختلفة من آلات الصنفرة. | يوصى بملاءمته مع الملحقات المقاومة للغبار؛ الاختيار وفقًا لقوة آلة الصنفرة؛ يجب تحديد النسخة الموسعة من القطر المقابل لسيناريوهات الاهتزاز عالية التردد. |
بالإضافة إلى آلات الأعمال الخشبية، يمكن تطبيق منطق الاختيار أعلاه على معدات المعالجة العامة مثل مخارط CNC وآلات الطحن وآلات القطع/النقش بالليزر: حدد SBR16/20 وإصدارات SBRL الموسعة المقابلة لسيناريوهات الحمل الخفيف، وTBR20/25 وإصدارات TBRL الموسعة المقابلة لسيناريوهات الحمل المتوسط، وTBR25/30 وإصدارات TBRL الموسعة المقابلة لسيناريوهات الحمل الثقيل، والإصدارات الموسعة بأقطار مختلفة (16 مم، يمكن تحديد 20 مم، 25 مم، 30 مم) حسب الحاجة لسيناريوهات الاهتزاز عالية التردد. يمكن تخصيص طول سكة التوجيه حسب الطلب (حتى 6 أمتار)، ويمكن تحقيق ضربات طويلة جدًا عن طريق الربط. كما أنه يدعم المطابقة مع أدوات تحديد الموضع، ومقابض القفل، والملحقات الأخرى لتبسيط عمليات التثبيت والتشغيل.
3. الصناعة الخفيفة وآلات التعبئة والتغليف
تنطبق على آلات الطباعة، آلات تغليف المواد الغذائية، فارزات البطاقات، وما إلى ذلك، مما يوفر توجيهًا ثابتًا في الروابط مثل نقل الورق، وتغليف المواد، وتحديد موضع البطاقة لتلبية متطلبات التشغيل عالية السرعة. الإصدارات الموسعة ليست مطلوبة لمعظم ظروف العمل.
4. المعدات الإلكترونية والطبية
يتم تطبيقه على آلات وضع SMT، وآلات اللف، وأدوات الاختبار، والمعدات الطبية الصغيرة، وما إلى ذلك، مما يضمن دقة وضع المكونات الإلكترونية، ولف الملف، وحركة مسبار الكشف بدقة عالية. تتكيف بعض النماذج المصغرة مع المساحات الضيقة، ولا يتم تحديد الإصدارات الموسعة بشكل عام.
5. الطاقة الجديدة والمعدات الخاصة
تستخدم على نطاق واسع في معدات الطاقة الجديدة، وآلات اللياقة البدنية، وأبواب شاشة منصة النقل بالسكك الحديدية، وسيناريوهات أخرى. تتكيف بعض النماذج المقاومة للتآكل مع ظروف العمل الخاصة في صناعة الطاقة الجديدة. يمكن للأدلة الخطية TBR للخدمة الشاقة والإصدارات الموسعة أن تلبي متطلبات التوجيه ومقاومة الاهتزاز للمعدات الكبيرة.
V. نقاط الاختيار والصيانة
1. نقاط الاختيار الأساسية
● متطلبات الدقة: حدد المستوى المقابل وفقًا لمتطلبات دقة تحديد المواقع للمعدات. دقة المنتجات ذات العلامات التجارية الراقية يمكن أن تصل إلى ±0.01mm/m. يمكن اختيار نماذج الدقة القياسية للسيناريوهات العامة. لا تغير النسخة الموسعة مستوى الدقة ولكنها تعزز الاستقرار فقط.
● اختيار الموردين: اختر بشكل تفضيلي الشركات المصنعة المعتمدة من قبل ISO9001، مثل Lishui Aoxin وSuzhou Jinggong، لضمان جودة المنتج ودعم ما بعد البيع. بالنسبة للإصدارات الموسعة المخصصة، ركز على فحص قدرات عملية الإنتاج الخاصة بالشركة المصنعة.
● مساحة التثبيت: بالنسبة للتركيب أحادي الاتجاه والمساحة المحدودة، يفضل استخدام SBR؛ للمساحات المعقدة التي تتطلب التثبيت ثنائي الاتجاه، حدد TBR؛ يجب حجز طول التثبيت الكافي للإصدارات الموسعة لتجنب تأثير التجميع بسبب عدم وجود مساحة كافية.
● ظروف التحميل والعمل: تفضل SBR لسيناريوهات الحمل الخفيف والحساسة للتكلفة؛ حدد TBR للأحمال المتوسطة والثقيلة والسيناريوهات التي تتطلب توجيهات تثبيت مرنة؛ بالنسبة لسيناريوهات الاهتزاز عالية التردد ذات متطلبات الثبات العالية (مثل آلات نقش الأعمال الخشبية، ومناشير الطاولة المنزلقة، وآلات الصنفرة)، يمكن اختيار إصدارات SBRL وTBRL الموسعة المقابلة وفقًا لأقطار 16 مم، و20 مم، و25 مم، و30 مم، ويمكن تحديد المواصفات جنبًا إلى جنب مع سرعة تشغيل المعدات وطول الشوط.
2. توصيات الصيانة
● التنظيف المنتظم: قم بإزالة الغبار وبقع الزيت والشوائب الموجودة على سطح حاجز التوجيه أسبوعيًا. يحتوي شريط التمرير الممتد على مساحة اتصال أكبر مع المحور البصري، لذا ركز على تنظيف موانع التسرب عند طرفي شريط التمرير لمنع دخول الشوائب وتآكل المحمل.
● التشحيم الموحد: حقن زيت تشحيم خاص أو شحم شهريًا. تتطلب النسخة الموسعة زيادة مناسبة في كمية التشحيم. بالنسبة لسيناريوهات الاهتزازات عالية السرعة وعالية التردد، يمكن تقصير دورة التشحيم للتخلص من الاحتكاك الجاف.
● التفتيش المنتظم: افحص مدى إحكام مسامير التثبيت والخلوص الملائم بين شريط التمرير والمحور البصري كل ثلاثة أشهر. بالنسبة للنسخة الموسعة، ركز على التحقق من الاتصال الموحد لطول شريط التمرير بأكمله. في حالة حدوث ضوضاء أو تشويش غير طبيعي، قم باستكشاف الأخطاء وإصلاحها في الوقت المناسب واستبدال شريط التمرير أو المحور البصري إذا لزم الأمر.
● حماية التخزين: يجب تخزين قضبان التوجيه الخاملة أفقيًا مع وضع زيت مضاد للصدأ على السطح. نظرًا للطول الطويل للنسخة الموسعة، تجنب تشوه البثق وقم بإصلاح كلا الطرفين بشكل صحيح أثناء التخزين.
سادسا. اتجاهات السوق وملخص
مع التقدم المتعمق للصناعة 4.0 والتصنيع الذكي، يحافظ طلب السوق على الأدلة الخطية SBR/TBR على معدل نمو سنوي يزيد عن 15%، ويستمر نطاق السوق في التوسع. في المستقبل، ستعمل الإصدارات الموسعة على تحسين التصميم الهيكلي لتحقيق اختراقات في الوزن الخفيف ومقاومة الاهتزازات، مع تحسين أداء التكلفة، وسيصبح تطبيقها في سيناريوهات الاهتزازات عالية التردد وسيناريوهات النقل ذات الحمل المتوسط والثقيل أكثر انتشارًا.
باختصار، تتكيف الأدلة الخطية SBR مع سيناريوهات التثبيت ذات الحمل الخفيف والاتجاه الواحد مع أداء عالي التكلفة، ويمكن تمديد إصدارات SBRL الموسعة لجميع الأقطار من 16 مم إلى 30 مم إلى سيناريوهات الاهتزاز عالية التردد ذات التحميل الخفيف؛ تغطي الأدلة الخطية TBR ظروف العمل المعقدة مع التثبيت المرن وقدرات التكيف مع الأحمال الثقيلة، كما تعمل إصدارات TBRL الموسعة على تعزيز مقاومة الاهتزاز في سيناريوهات الحمل المتوسط والثقيل. يشكل كلاهما والإصدارات الموسعة المقابلة لهما الحل الأساسي لأنظمة التوجيه الخطي المتوسطة. في التطبيقات العملية، يجب أن يتم الاختيار الدقيق وفقًا لمتطلبات المعدات، وميزانية التكلفة، وظروف العمل، ويجب إجراء الصيانة اليومية بشكل جيد لإفساح المجال كاملاً لمزايا الأداء وإطالة عمر خدمة المعدات.
